相信很多用過橡膠制品的朋友，都有見過使用過一段時間產(chǎn)品表面就會出現(xiàn)“發(fā)白”的現(xiàn)象，對產(chǎn)品外觀有強迫癥的朋友是否會感覺特別煩惱呢？今天涌永硅橡膠就為您深度解密橡膠發(fā)白的真正奧秘。

          “橡膠發(fā)白”也稱為“噴霜” 橡膠有未硫化橡膠（以下稱膠料）和硫化橡膠（以下稱制品）之分，橡膠噴霜就包含膠料外表噴霜和制品外表噴霜。噴霜（bloom）是液體或固體配合劑由橡膠內(nèi)部搬遷到橡膠外表的表象。可見橡膠內(nèi)部配合劑分出，就構(gòu)成了噴霜。對橡膠噴霜的方式歸納起來，大體分為三種。即噴粉、噴蠟、噴油（也稱滲出）。噴粉是硫化劑、促進劑、活性劑、防老劑、填充劑等粉狀配合劑分出在橡膠外表，而構(gòu)成一層粉狀物。“ 噴蠟”是白臘、地蠟等蠟狀物分出在橡膠外表，而構(gòu)成一層蠟膜。噴油是軟化劑、增粘劑、潤滑劑、增塑劑等液態(tài)配合劑分出在橡膠外表，而構(gòu)成一層油狀物。在實踐中，橡膠外表噴霜的方式有時是以一種方式呈現(xiàn)，有時卻是以兩種或三種方式一起呈現(xiàn)。

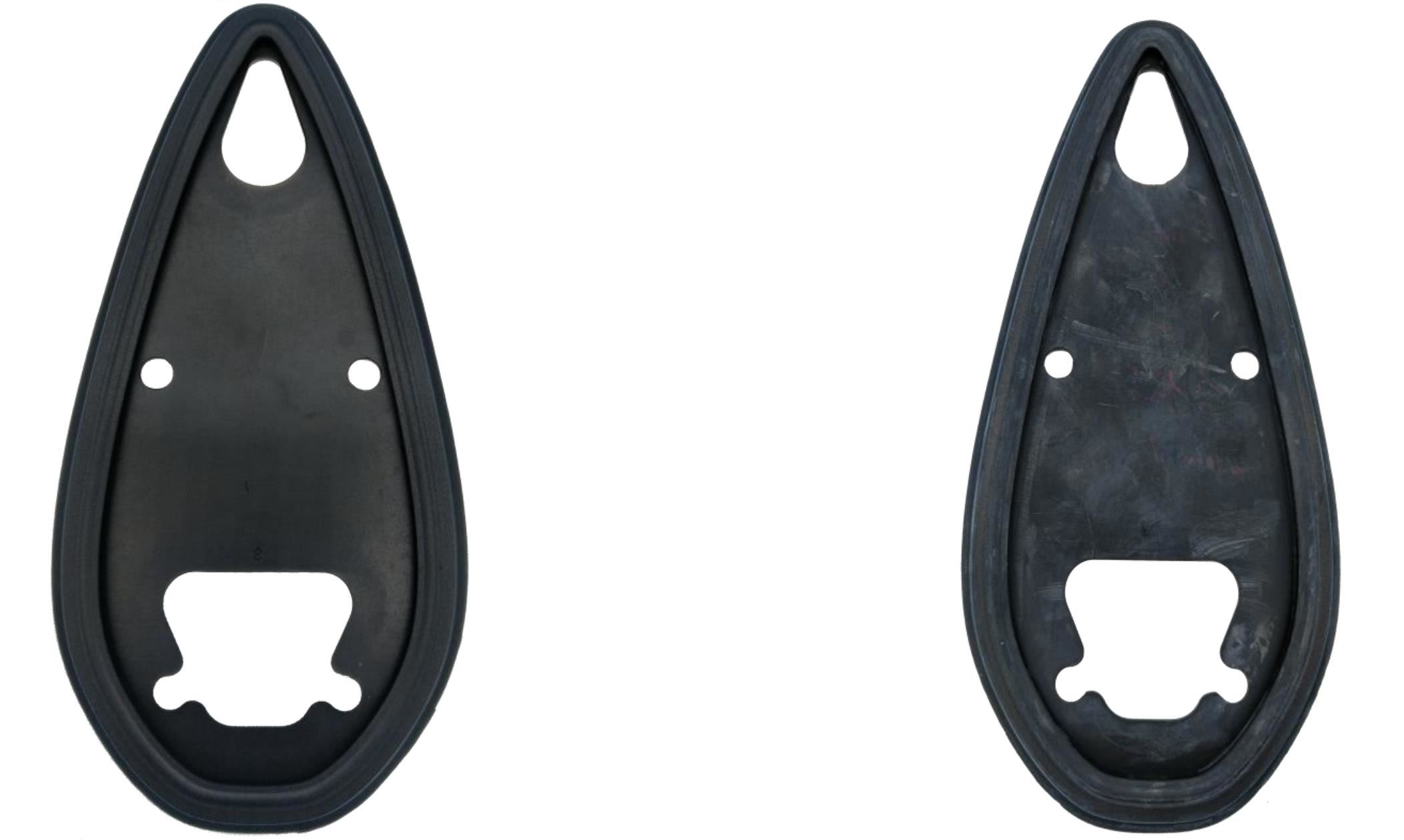

  以上是橡膠制品從成品到產(chǎn)生發(fā)白的幾個變化過程，現(xiàn)在就為大家來說明下產(chǎn)生發(fā)白的幾大因素有哪些。

  1.       配方規(guī)劃不妥：飽滿噴出：常見于硫磺，促進劑，活性劑，防老劑搬遷噴出：常見于加工助劑，搬遷性防老劑?？轨o電劑生成噴出：常見于硫磺硫化系統(tǒng)中促進劑并用反響生成物反響停留：常見于有機過氧化物硫化系統(tǒng)低分子物質(zhì)過量應力噴出：常見于無機填料：如碳酸鈣。

  2.       技術操作不妥：混煉不均構(gòu)成渙散不良，部分超越飽滿度，煉膠溫度過高，使配合劑部分過量，稱量不精確（多稱，少稱，漏稱，錯稱），硫化溫度過高，高分子降解構(gòu)成噴霜，硫化溫度過低，構(gòu)成反響不完全而發(fā)作的欠硫噴霜硫化時刻不行，構(gòu)成欠硫噴霜噴灑的脫模劑或洗模水操作不妥，構(gòu)成橡膠外表發(fā)白表象。

  3.       原材料質(zhì)量動搖因產(chǎn)地原料不一樣、制法不一樣、技術不一樣、批量不一樣原材料有很大不一樣，生膠的組成技術：聚合溫度，催化劑，組成單體等的區(qū)別，致使溶解度的不一樣。純度、水分、灰分、pH值、物理性能等發(fā)作改變。

  4.       貯存條件差溫度：配合劑在橡膠中的溶解度通常都是跟著溫度的升降而升降時刻（壓力濕度）：橡膠貯存時所受的壓力、周圍空氣的濕度以及時刻對配合劑的溶解度也有影響，通常情況下影響不大?？墒?，若是壓力較大，受壓部位 橡膠中的配合劑就會構(gòu)成晶核，分出于橡膠外表，構(gòu)成噴霜；若是空氣的濕度過大，橡膠中極性大的配合劑對生膠（非極性）的效果削弱，配合劑溶解度降低，然后 致使噴霜；貯存時刻越長，橡膠外表噴霜越顯著，因為貯存環(huán)境中空氣的溫度和濕度跟著時節(jié)的改變而不一樣，而且不一樣較大，很容易構(gòu)成配合劑的溶解度發(fā)作改變，然后致使噴霜。

  5.       橡膠老化：橡膠老化大都致使硫化膠完好的均衡的網(wǎng)狀結(jié)構(gòu)發(fā)作損壞，然后也損壞了橡膠系統(tǒng)內(nèi)各種配合劑與生膠分子以及配合劑之間的化學的或物理的聯(lián)系，降低了配合劑在橡膠系統(tǒng)內(nèi)的溶解度。因而，那些部分處于過飽滿狀況的配合劑便會從橡膠中游離分出，構(gòu)成噴霜。

  通過以上的介紹小伙伴們對橡膠制品發(fā)白的理解是否會有一個新的認識呢？涌永硅橡膠23年專注硅橡膠制品，如需了解更多訊息可關注我們公司官網(wǎng)m.taolq.com,聯(lián)系電話0769-85536776聯(lián)系人：劉小姐。
